画过技术图的人都知道一个隐藏的痛：AI 画图，画完不算完。
你让模型"帮我画个 RAG 架构图"，它劈里啪啦吐出一段 SVG。你满怀期待地打开——节点叠在一起、两根线交叉成麻花、文字挤出了框外。你让它改，它改完又给你一个新的乱法。来回三轮，你放弃了，决定还是手画。
问题不在模型笨，在于没有一道"验收"的闸门。
最近 GitHub 上一个叫 fireworks-tech-graph 的 skill 火了，1.1 万 Star、900 Fork，MIT 协议。它干的正是这件事：让 AI 画完图，先过一道几何监理，验收不合格不许交付。
它把"画图"拆成了流水线，而不是一次生成
大多数画图工具的逻辑是：prompt → 图，一步到位。
fireworks-tech-graph 不是。它走的是 Prompt → 语义中间层(IR) → 正交布线 → SVG 结构校验 → PNG 视觉回读 → 定向修正 → 交付 这条链路。
关键在中段那两道"闸"：
- SVG 结构校验：检查 XML 合法性、元素是否闭合、ID 是否唯一、属性是否合法。这是"语法层"的验收。
- PNG 视觉回读：把 SVG 渲染成 PNG，逐像素回读，检查布局是否一致、文字是否可读、有没有截断溢出、颜色对比度够不够。这是"视觉层"的验收。
模型说"我画好了"不算数。校验器说"过"才算数。 默认最多两轮视觉修正，validation 和 visual_review 的状态都会写进交付报告。
这跟"画完就交"的差别，就像施工队"砌完墙"和"监理验收过"的差别。
几何预算：不是"好看"，是可量化的硬指标
很多 AI 画图工具说"我会保证布局美观"——但"美观"是主观的，模型没法自检。
fireworks-tech-graph 把美观翻译成了可执行的硬约束：
- 零交叉：连线不允许互相穿过
- 零桥接：线不跨线
- 每条边最多两个折点：整体最多八个弯折
- 节点间距至少 40px：容器留白至少 20px
这些是"预算"——不达标就不算交付。所以它产出的图天然适合进 Figma、幻灯片、技术文档，因为几何是干净的，不是"看起来还行但一放大就乱"。
12 种风格 + 14 种 UML，中文一句话就能触发

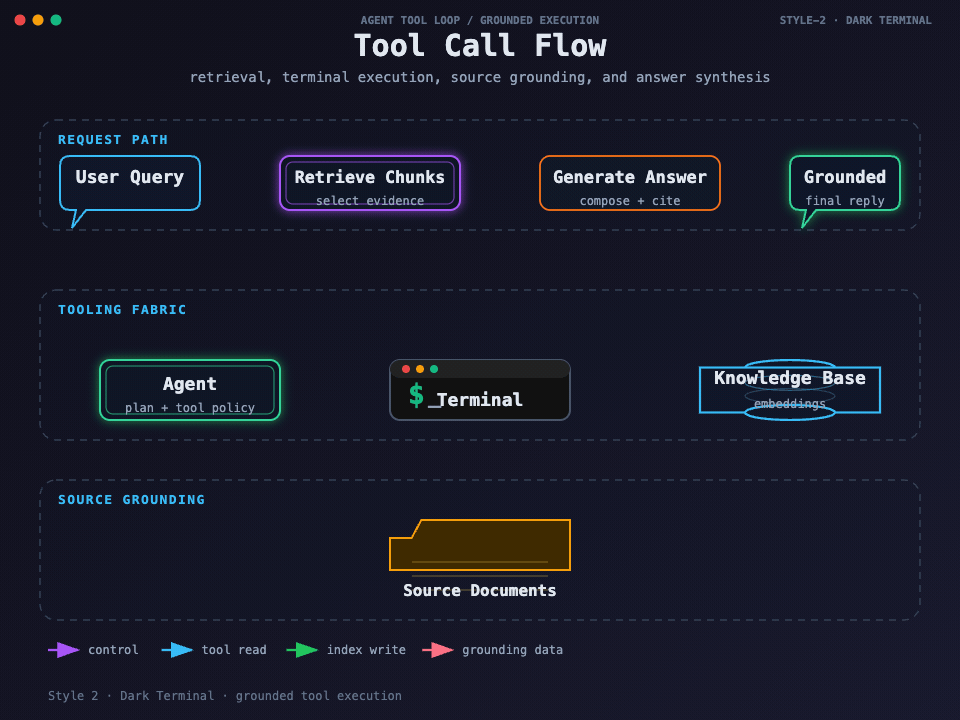

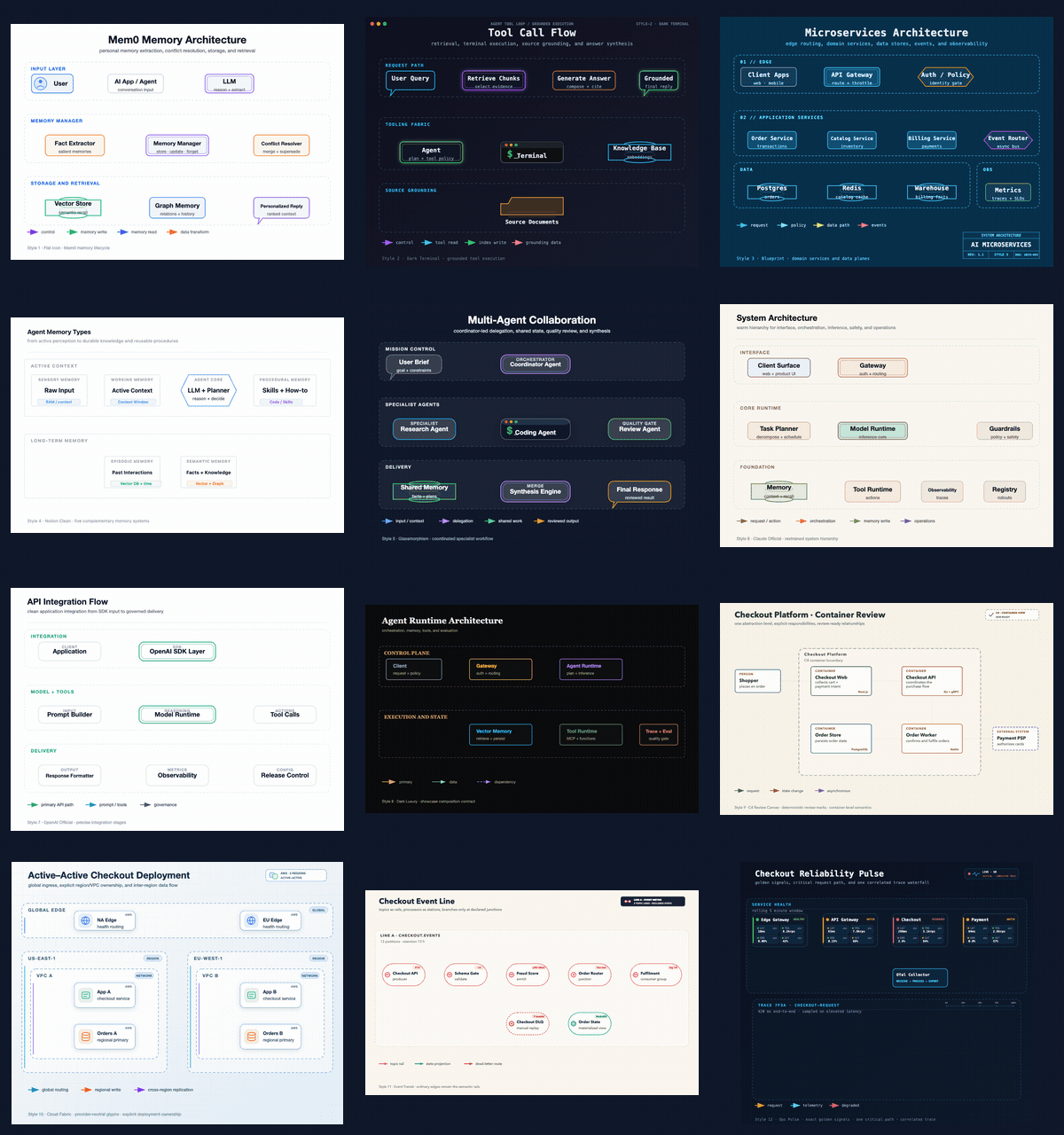

它内置了 12 种视觉风格，11 种走生成器，第 8 种 Dark Luxury 是 AI 手绘风。Flat Icon、Dark Terminal、Blueprint、Notion Clean、Glassmorphism、Claude Official、OpenAI Official 全覆盖。

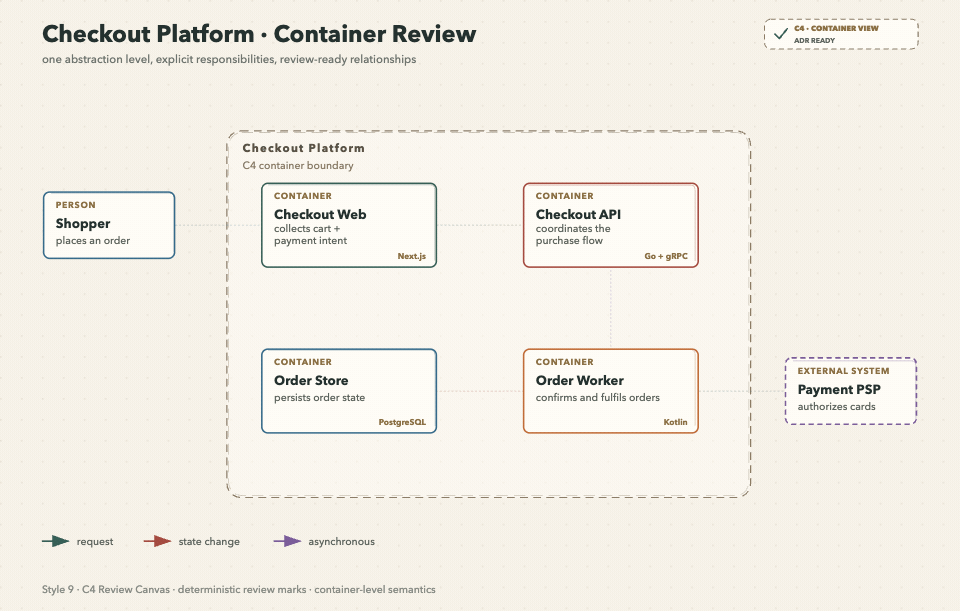

更实用的是第 9 到第 12 种风格——它们绑定了四套工程语义契约：C4 评审、云部署、事件流、可靠性排查。做 ADR 或 SRE 复盘，可以直接套场景，不用从零描述形状规范。
图类型方面，14 种标准 UML 全支持：类图、组件图、部署图、序列图、状态机、ER 图……另外内置了 RAG、Agentic Search、Mem0、Multi-Agent、Tool Call 这些 AI/Agent 场景模板。
对中文用户友好的是：说"画架构图""生成时序图""帮我出图"这类中英文短语都会触发。
不止 SVG：还能出 GIF 和离线 HTML
SVG 之外，它还能做两件加分的事：
- SVG 转 GIF：默认 960px 宽、5.75 秒、20fps、115 帧。连接线按语义顺序绘制，结构画完还会留两秒"数据流动效"——适合放进演示稿里展示数据流向。
- 离线 HTML 导出：带平移缩放、明暗主题，能复制 SVG 源码，最高 4 倍分辨率下载 PNG 或 WebP。不开浏览器也能交互查看。
代价清醒：它不是万能的
说点不好听的。
第一，它是"skill"，不是独立软件。 它跑在 Codex 或 Claude Code 里，你得先装好 Agent 环境。对只想"在线画张图"的人来说，这门槛不低——它服务的是已经在用 AI 编程工具的那批人。
第二，GIF 导出有额外依赖。 电脑上要装 FFmpeg、Chrome 和 puppeteer-core，还得 pip install cairosvg。装齐了才能触发动画路径。
第三，它跟 diagram-design 是两条路线。 如果你要的是"可编辑的 HTML、39 种图形、draw.io 重绘"，diagram-design 更合适；如果你要"SVG 可编辑、几何门禁、UML 全支持、动图导出"，那 fireworks-tech-graph 是唯一选择。两个都留着也不冲突——按场景选。
第四，别神化"几何校验"。 它保证的是"几何干净"，不是"逻辑正确"。图里画的架构合不合理、依赖方向对不对，还是得你自己把关。校验器是施工监理，不是设计总监。
一句话判断
如果你已经在用 Codex / Claude Code，且经常要画架构图、时序图、做工程评审——这个 skill 值得装。它把"AI 画图"从"碰运气"变成了"有验收的交付"。
安装走嵌套路径（否则 Agent 可能只装到根目录的 SKILL.md）：
npx -y skills@1.5.17 add yizhiyanhua-ai/fireworks-tech-graph/skills/fireworks-tech-graph --agent codex claude-code -g -y --copy
装完重启一下 Agent 工具。之后一句"帮我画一个 RAG 流水线，Dark 风格"，剩下的交给它和那道几何监理。
